КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ
ОЦИЛИНДРОВАННЫХ БРЕВЕН СРУБ-1



Состав комплекта

Фото КОС-1

1. КОС-1 - СТАНОК ДЛЯ ОЦИЛИНДРОВКИ БРЕВЕН, ВЫБОРКИ ПРОДОЛЬНОГО ПАЗА, ФРЕЗЕРОВАНИЯ КОМПЕНСАЦИОННОГО ПАЗА, ФРЕЗЕРОВАНИЯ ПЛОСКОСТИ. Станок оснащен двумя гидродомкратами, позволяющими легко и быстро выставить бревно в центрах с гидроприжимом. Два сбрасывателя также легко и быстро позволяют снять обработанное бревно со станка. Распределение операций обработки позволяет избежать холостых пробегов каретки. Полная обработка бревна происходит за прямой и обратный ход каретки с инструментом.
Преимущества станка КОС-1:
- механизация установки бревна (в центрах станка) и сброса обработанного бревна не требует применения грузоподъемных механизмов, что повышает производительность до 250 пог. м/смену;
-"ИЗЮМИНКА" СТАНКА мод. КОС-1 - ВОЗМОЖНОСТЬ ПОЛУЧЕНИЯ ТАК НАЗЫВАЕМЫХ "ВИТЫХ БРЕВЕН"
- наше оборудование позволяет УСТРАНЯТЬ КРИВОЛИНЕЙНОСТЬ И ЗАКОМЕЛИСТОСТЬ бревна по длине
- ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ из-за отсутствия холостых пробегов установки механизмов фрезерования по жестким регулируемым упорам и быстрого зажима
- ТОЧНЫЕ ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ, так как обработка бревна производится с подвижным люнетом, направляющие обработаны по 9-ому квалитету точности и имеют регулировку для выставки по высоте
- ПРОСТАЯ И НАДЕЖНАЯ КОНСТРУКЦИЯ СТАНКА
- БЕССТУПЕНЧАТОЕ РЕГУЛИРОВАНИЕ СКОРОСТЕЙ вращения бревна и подачи каретки

Краткая техническая характеристика

Длина бревна,
м4...6,4(6...8)
Диаметр обрабатываемого бревна,
см16...32
Производительность,
пог.м/смен. 250
Суммарная мощность,
кВт47,5
Габаритные размеры,
мм
длина при длине бревна 4...8м)
мм12675
ширина
мм2130
высота без подвески кабеля
мм1755
высота с подвеской кабеля
мм2700
Масса,
кВт3520


Цены на оборудование для оцилиндровки бревен указаны в прайс-листе

2. КОС-2Г-СТАНОК ДЛЯ ВЫБОРКИ ЧАШИ ПОД УГЛОМ 90 ГРАД. БЕЗ СВЕРЛЕНИЯОТВЕРСТИЙ С ГИДРОСТАНЦИЕЙ
КОС-2У-СТАНОК ДЛЯ ВЫБОРКИ ЧАШИ УНИВЕРСАЛЬНЫЙ , ВЫБОРКА ЧАШИ ПОД ЛЮБЫМ УГЛОМ В ПРЕДЕЛАХ ОТ 45 ДО 90 ГРАД., С ГИДРОСТАНЦИЕЙ.

Фото КОС-2У

Фото чаша


Краткая техническая характеристика станка мод. КОС-2У

Диаметр обрабатываемого бревна,
мм160...320
Высота подачи бревна,
мм.850
Механизм выборки чаши,
шт. 1
Мощность двигателя,
кВт7,5
Производительность,,
чаш/час 20...30

3. КОС-3Г-ТОРЦОВОЧНЫЙ СТАНОК С ПИЛОЙ ДИАМ. 800 ММ С ГИДРОПОДАЧЕЙ И ГИДРОПРИЖИМОМ, С ГИДРОСТАНЦИЕЙ.Цена станка без инструмента
КОС-3-ТОРЦОВОЧНЫЙ СТАНОК С ПИЛОЙ ДИАМ. 800 ММ С ГИДРОПОДАЧЕЙ И ГИДРОПРИЖИМОМ С ИСПОЛЬЗОВАНИЕМ ГИДРОСТАНЦИИ КОС-2Г(ПРИ ОДНОВРЕМЕННОЙ ПОКУПКЕ СТАНКОВ КОС 2Г И КОС-3Г)

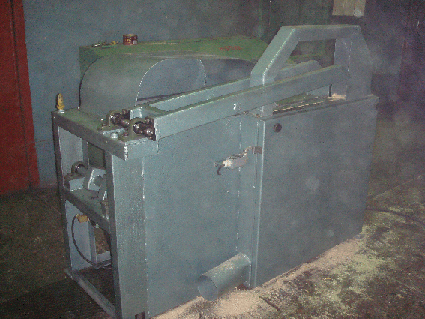

Фото КОС-3


Краткая техническая характеристика станка мод. КОС-3

кг
высота пропила,
мм320
Скорость резания
м/с62,8
Диаметр пилы, макс,
мм. 800
Мощность механизма резания
кВт5,5
Габаритные размеры,
мм1550*650*1200
Масса,
 360

4. КОС-4Г - СТАНОК ДЛЯ ВЫБОРКИ ТОРЦОВОГО ПАЗА ДЛЯ СРАЩИВАНИЯ БРЕВЕН ПО ДЛИНЕ И УСТАНОВКИ ДВЕРЕЙ И ОКОН, С ГИДРОПРИЖИМАМИ БРЕВНА И ГИДРОПОДАЧЕЙ ИНСТРУМЕНТА. Фото КОС-4


Краткая техническая характеристика станка мод. КОС-4

кг
Диаметр оцилиндрованного бревна,мин/макс.
мм160/320
Высота подачи бревна,
мм.850
Диаметр фрезы, для бревен до 220мм
мм. 200
Ширина паза
мм40-100
Мощность двигателя
кВт 7,5
Габаритные размеры,
мм745*1310*1400
Масса (без электрооборудования),
 400

5. КОС-6-МЕХАНИЗМ ЗАГРУЗКИ БРЕВЕН С ВЫРАВНИВАТЕЛЕМ ТОРЦЕВ.
6. КОС-8-КОНВЕЙЕР РОЛИКОВЫЙ С ДВУМЯ РОЛИКАМИ И ОДНИМ УПОРОМ.
7. КОС-8А-КОНВЕЙЕР РОЛИКОВЫЙ С ДВУМЯ РОЛИКАМИ И ДВУМЯ УПОРАМИ.
8. КОС-9 -ТРАНСПОРТЕР СКРЕБКОВЫЙ.9. КОС-12-РОЛЬГАНГ НЕПРИВОДНОЙ.
10. КОС-13-УЗЕЛ СВЕРЛЕНИЯ.
Фото чаша

11. КОС-14-ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ НОЖЕЙ ГЛАВНОЙ ФРЕЗЫ СТАНКА КОС-1.
12. КОС-15-УСТАНОВКА АНТИСЕПТИРОВАНИЯ БРЕВЕН.
Фото КОС-15

1. Устройство состоит из рамы, в нижней части которой расположен бак, на котором стоит фильтр. В верхней части рамы закреплены 4 ролика. На раму установлена камера. В камере расположен разбрызгиватель.Сама камера с 2-х торцев закрыта брызговиками . Насос установлен на кронштейне внизу рамы Антисептик через разбрызгиватель попадает на бревно. Бревно подается вручную в установку антисептирования, передвигаясь по роликам с впереди стоящего рольганга. Скорость подачи зависит от сечения и породы древесины и примерно 4 м/мин (это необходимо для достаточной пропитки). Излишки антисептика стекают в лоток и фильтр, фильтруются от опилок и вновь попадают в бак с антисептиком. При непрерывной подаче бревен, насос можно не отключать длительное время. Фильтр очищается от опилок по мере загрязнения.

Краткая техническая характеристика установки антисептирования мод. КОС-15

кг
Диаметр обрабатываемого бревна,
мм160...320
Длина бревна,
мм.от 1000
Подача,
 ручная
Объем бака,
л145
Эл. привод насоса,
 однофазный, 220В, 0,37кВт
Габаритные размеры,
мм1700*760*1245
Масса,
 198

Указанные станки позволяют обрабатывать бревна диаметром 160-320мм и длиной от4 до 6 м (до 8 м по специальному заказу).
В комплект станков также может входить ОКОЛОСТАНОЧНОЕ ОБОРУДОВАНИЕ.
РЕКОМЕНДУЕМАЯ КОМПЛЕКТАЦИЯ ПРИ ЗАКАЗЕ:
1. КОС-1, КОС-2Р, КОС-3Ц или КОС-3, накопитель бревен, механизм поштучной выдачи с выравнивателем торцев, рольганги неприводные с отмером длин.
2. КОС-1, КОС-2, КОС-3Г, накопитель бревен, механизм поштучной выдачи с выравнивателем торцев, рольганги приводные с отмером длин.
ПО ОТДЕЛЬНОМУ ЗАКАЗУ МОГУТ ПОСТАВЛЯТЬСЯ СКРЕБКОВЫЕ И ЛЕНТОЧНЫЕ ТРАНСПОРТЕРЫ ДЛЯ УДАЛЕНИЯ ОТХОДОВ ТЦП.
МОЖЕМ ПОСТАВИТЬ ЭКОЛОГИЧЕСКИ БЕЗОПАСНЫЕ АНТИСЕПТИКИ И АНТИПИРЕНЫ ДЛЯ ОБРАБОТКИ ДРЕВЕСИНЫ
Мы открыты для сотрудничества со всеми, кто ценит высокое качество и профессионализм!
